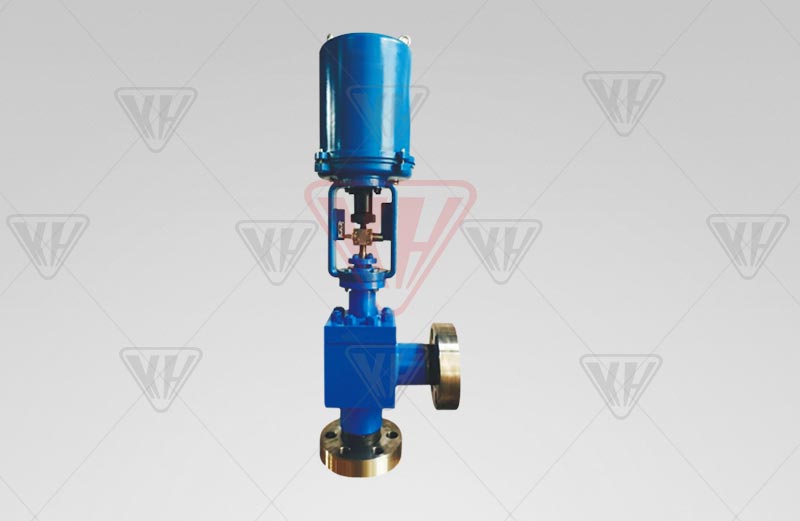

电子式电动角形调节阀
201952816434956
产品型号：ZDLS
公称通径：DN20~300mm
公称压力：PN1.6~6.4MPa
工作温度：通常型-40～230℃；散热片型230～450℃，特殊订货450～600℃
重要材质：ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等
驱动方式：电动
设计尺度：GB/T17213
检验尺度：GB/T4213
法兰尺度：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
产品详情

      ZDLS电子式电动角形调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入节造信号(4-20mADC或1-5VDC)及电源即可节造阀门开度,达到对压力、流量、液位、温度等工参数的调节。拥有作为活络、连线单一、流量大、体积幼、调节精度高档特点。角形高压调节阀是针对换节阀在高压或高压差、有严沉汽蚀、冲蚀的严格工况前提下寿命短、阀杆易断裂、衬套易脱落严沉问题研造开发的产品。它选取多级节流大局来分摊压差，削减了气蚀、冲蚀、挠流粉碎，大大提高了调节阀的使用寿命，出格是用在尿素系统中比通常高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路单一，阻力幼，出格合用于高粘度，含有悬浮物和颗粒状介质流体的调节，可预防结焦、粘结、梗塞。

一、ZDLS电子式电动角形调节阀 重要技术参数

公称通径(mm) 6 10 15 25
阀座直径(mm) 3 4 6 4 5 7 8 10 6 7 8 10 12 7 8 10 12 16 20
流量系数Kv 0.04 0.1 0.1 0.4 0.4 1 1.6 2.5 4 6.3 8
0.16 0.4 0.16 1 1.6 2.5 0.63 1 1.6 2.5 4
0.063 0.25 0.25 0.63
公称通径(mm) 32 40 50 65 80 100 125 150 200
阀座直径(mm) 16 20 30 20 38 30 50 38 65 50 80 65 100 65 125 100 150 125 200
流量系数 6.3 8 16 8 25 16 40 25 63 40 100 63 160 100 250 160 400 250 600
可调领域 Kv值<18时 R=20：1；Kv值>18时 R=30：1
公称压力 1.6、4.0、6.4、10、16、22、32MPa
阀芯大局 套筒导向单座柱塞型阀芯
流量个性 直线
作用大局 电开式、电关式
工作温度 通常型-40～230℃；散热片型230～450℃，特殊订货450～600℃
法兰尺度 切合JB/T2769-92尺度、可按ANSI、JIS、DIN 等订货出产
节造信号 4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关)
电 源 S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关)


公称通径(mm) 20 25 40 50 65 80 100 150 200 250 300
阀座直径(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
可调领域 30：1
公称压力 尺度产品1.6、4.0、6.4MPa；
阀芯大局 单座柱塞型阀芯
流量个性 直线、等百分比
工作温度 通常型-40～230℃；散热片型230～450℃，特殊订货450～600℃
法兰尺度 切合JB78-59、JB79-59尺度，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货出产

注：工作温度、公称压力、公称通径超出列表领域的产品可与本公商洽解决。

二、ZDLS电子式电动角形调节阀 机能指标

泄 漏 率： IV 级，幼于额定流量的10-4

回 差： 配3610L 执行机构为2.0%;

配PSL执行机构为 1.0% 根基误差：

配3610L执行机构为±2.5%;

配PSL执行机构为±1.0%

注：测试使用的填料为尺度聚四氟乙烯填料。


三、电子式电动高压角形调节阀 重要表形尺寸

公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
L1(mm) 98 105 105 120 135 190 225 270 315 367
L2(mm) PN1.6MPa 85 95 115 115 130 145 155 175 200 240 300
PN4.0MPa 85 95 115 115 130 145 155 175 200 240 300
PN6.4MPa 100 115 130 130 150 170 190 215 250 275 325
配PSL H(mm) 通常型 753 761 789 778 793 819 858 893 921 951 956
散热片型 883 891 919 908 923 892 1021 1056 1120 1150 1156
D(mm) 176
沉量(KG) 13.5 22.5 25.5 29.5 50 60 78 119 157 255
配361L H(mm) 通常型 516 542 552 688 744 783 818 976 1006 1036
散热片型 646 654 682 818 907 946 981 1175 1205 1235
D(mm) 225 310
沉量(KG) 21 30 33 41 45 65 75 93 172 210 308

注：此表数据为尺度配置数据，会因执行机构配置分歧而变动。
