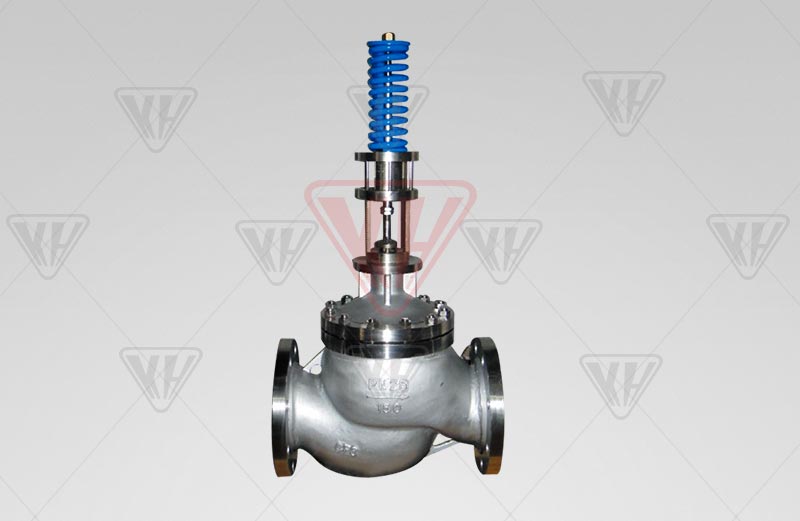

自力式调节阀
2019528164732758
产品型号：ZZYP
公称通径：DN20~200mm
公称压力：PN1.6~6.4MPa
工作温度：液体≤140;气体≤80；配冷凝器和散热片≤350
合用介质：气体、蒸汽、低粘度液体
设计尺度：GB/T17213
检验尺度：GB/T4213
法兰尺度：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
产品详情

自力式压力调节阀概述
       ZZYP型自力式压力调节阀是一种无需表加能源  ，利用被控介质自身能量当动力源、引入执行膜室产生推力  ，节造节流元件活动达到自动调节 。拥有丈量、执杏注节造的综合职能 �？稍谖奁⑽薜绲某∷� 。宽泛利用于石油、化工、电站、轻工、印染工业部门自控系统中各类设备气体、液体及蒸汽介质的减快压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动节造 。凭据用户分歧的工况前提可选用分歧的阀芯结构型式以及分歧执行机构  ，以达到最佳的节造成效 。

自力式压力调节阀型号

类别 型号 类别 型号
单座压关型 ZZYP-16～64B 单座压关型 ZZYP-16～64K
双座压关型 ZZYN-16～64B 双座压关型 ZZYN-16～64K
套筒压关型 ZZYM-16～64B 套筒压关型 ZZYM-16～64K

压关型：用于阀后压力调节  ，当阀后压力升高  ，阀门关关  ，以达到减压  ，稳压的主张 。
压开型：用于阀后压力调节  ，当阀后压力升高  ，阀门打开  ，以达到泄压  ，稳压的主张 。
自力式压力调节阀执行机构型式

重要技术参数

公称通径DN（mm） 20 25 32 40 50 65 80 100 125 150 200
阀座直径DN（mm） 10 12 15 20
额定流量系数Kv 1.8 2.4 4.4 4 11 20 30 48 75 120 190 300 480 760
允许压差（MPa） 2.5 2.0 1.6 1.0
公称压力（MPa） 1.6　4.0　6.4
固有流量个性 快开
保障调压阀正常工作的最幼压差P（MPa） 0.05
压力分段领域（KPa） 15～50　　40～80　　60～100　　80～140　　120～80
160～220　200～260　240～300　280～350　330～400
380～450　430～500　480～560　540～620　600～700
680～800　780～900　800～1000　900～2000　 　　　
工作温度℃ 液体≤140;气体≤80；配冷凝器和散热片≤350
适合介质 气体、蒸汽、低粘度液体
法兰尺寸、型式 PN10、16、40GB9113-88、PN64JB/T7-94；PN10  ，16凸式  ，PN40  ，64凸式
或凭据用户要求选配其它尺度型式的法兰（如：ANSI、JIS、DIN等尺度）
结构长度 按GB12221-89尺度
执行机构信号接口 内螺纹M16×1.5

注：压力分段领域可凭据用户要求进行设计 。

 自力式压力调节阀重要机能指标

节造精度％ ±8
允许泄漏量 硬密封（L/H） 单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量
软密封（ml/min） DN（mm）
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75

自力式压力调节阀可配附件
冷凝器（用于介质为蒸汽的场所）、散热片等

 自力式压力调节阀表形尺寸及沉量

公称通径（DN） 20 25 32 40 50 65 80 100 125 150 200
L PN16、40 150 160 180 200 230 290 310 350 400 480 600
PN64 230 230 260 260 300 340 380 430 500 550 650
B 233 332 373 522 673 980 1200
H 压力调节领域
（MPa） 		15～140 475 520 540 710 780 840 880 915
120～300 455 500 520 690 760 800 870 880
280～500 450 490 510 680 750 790 860 870
480～1000 445 480 670 740 780 850 860
600～1500 445 570 600 820 890 950 950 1000
1000～2500 445 570 600 820 890 950 950 1000
A 压力调节领域
（MPa） 		15～140 φ282 φ308
120～300 φ232
280～1000 φ196 φ196 φ282
600～2500 φ85 φ96
约莫沉量（Kg） 26 37 42 72 90 114 130 144 180
