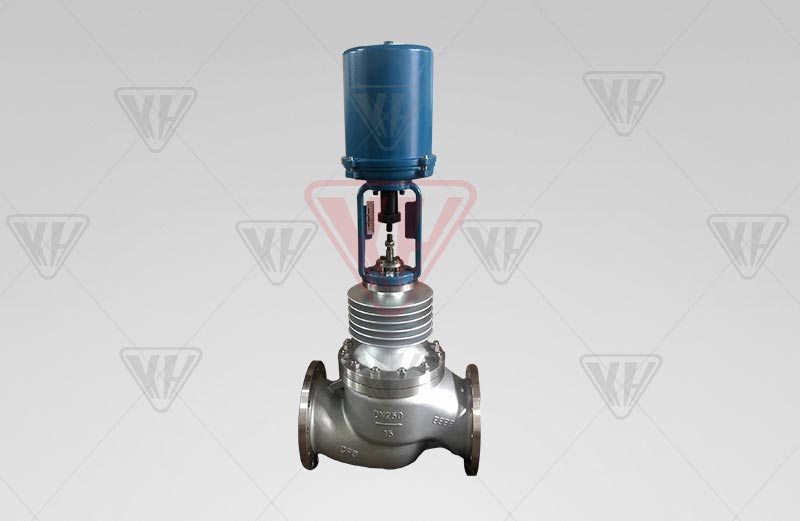

电子式电动套筒调节阀

产品型号：ZDLM
公称通径：DN25~300mm
公称压力：ANSI 125~600；JIS 10~40K；PN1.6~6.4MPa
重要材质：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
驱动方式：电动
设计尺度：GB/T17213
检验尺度：GB/T4213法兰尺度：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

产品详情

ZDLP电子式电动单座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成（也可配其它品牌直行程执行机构）。电动执行机构为电子式一体化结构，内有伺服放大器,输入节造信号（4-20mADC或1-5VDC）及电源即可节造阀门开度，达到对压力、流量、液位、温度等工参数的调节。拥有作为活络、连线单一、流量大、体积幼、调节精度高档特点�＝谠炀群突鼙菵KZ型有显著提高。

单座阀合用于对泄露量求严格、阀前后压差低及有肯定粘度的场所。宽泛利用于电力、冶金、化工、石油、环保、轻工、设备等行业。

1、重要技术参数

型号		额定输着力N		快率mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V （信号线用屏蔽线）输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V （信号线用屏蔽线）输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

2、机能指标

项目			指标值
根基误差％			配361L 2.0；配PSL 0.1
回差％			2.5
死区％			1.0
始终点误差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调领域			30：1
额定行程误差％			2.5
允许泄量L/H			单密封切合JB/T7387-94 IV级幼于阀的额定容量×10-4 双密封切合JB/T7387-94 Ⅲ级幼于阀的额定容量×10-3

3、允许压差

公称通径（mm）		25	40		50	65	80	100	150		200	250	300
阀座直径（mm）		25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P（MPa）
配PSL	PSL202	6.4 3.14	6.4 1.92	6.4 1.23	5.1 0.78
	PSL204		4.31	2.76	1.76	6.4 1.04	6.4 0.69	5.62 0.44
	PSL208					1.86	1.23	0.78	6.4 0.50	5.31 0.35	3.97 0.20
	PSL320								1.26	0.87	0.49	6.4 0.32	4.14 0.22
配361L	361LSA-20	6.4 3.14	6.4 1.92	6.4 1.23	6.4 0.78
	361LSB-50					6.4 1.16	6.4 0.76	6.25 0.49
	361LSC-65								6.4 0.64	4.32 0.41	3.23 0.28
	361LSC-99								0.63	0.44	0.25	3.31 0.16	0.27 0.11

注：
1、统一格内上排为双密封型允许压差，下排为单密封型允许压差。
2、现实配置需凭据具体工艺参数确定。若是允许压差不明显或最大工作压差超出列表领域，请与我们联系，采取适当步骤可解决。

4、表形尺寸

公称通径(mm)			25	40	50	65	80	100	150	200	250	300
L(mm)	PN1.6MPa		184	222	254	276	298	352	451	600	720	820
	PN4.0MPa		197	235	267	292	317	368	473	600	760	850
	PN6.4MPa		210	251	286	311	337	394	508	650	800	870
H1(mm)			72	87	92	105	110	127	174	209	300	350
配PSL	H(mm)	通常型	750	765	767	845	857	875	1025	1045	1252	1545
	H(mm)	散热片型	900	930	937	1025	1042	1085	1285	1305	1805	1825
	D(mm)		176								225
	沉量(KG)		23.5	33.5	40.5	69	84	112	189	262	415	635
配361L	H(mm)	通常型	513	650	652	770	782	800	1080	1125	1345	1365
	H(mm)	散热片型	663	815	822	950	967	1010	1340	1385	1625	1645
	D(mm)		225						310
	沉量(KG)		31	49	56	84	99	127	242	315	463	683
