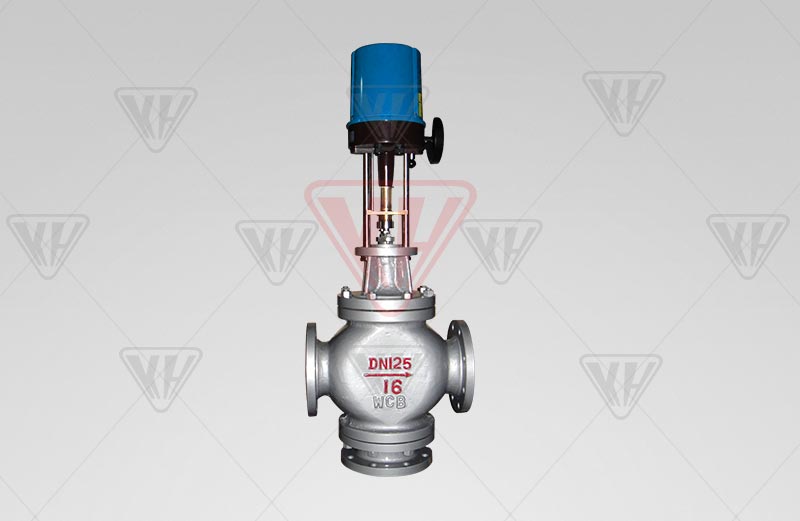

电子式电动三通调节阀
2019528164146585
产品型号：ZDLQ
公称通径：DN25~300mm
公称压力：PN0.6~6.4MPa
工作温度：-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
重要材质：WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
合用介质：液体、气体、蒸汽等介质
驱动方式：电动
设计尺度：GB/T17213
检验尺度：GB/T4213
法兰尺度：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
产品详情

一、电子式电动三通调节阀概述

       电子式电动三通调节阀拥有调节精度高，作为不变靠得住蹬着点。合流型重要用于将两种流体混合成第三种流体；分流型重要用于将一股流体分成两股流体。该产品可包办两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与节造。


二、电子式电动三通调节阀重要技术参数和机能指标

       由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入节造信号(4-20mADC或1-5VDC)及电源即可节造阀门开度,达到对压力、流量、液位、温度等工参数的调节。拥有作为活络、连线单一、流量大、体积幼、调节精度高档特点�＝谠炀群突鼙菵KZ型有显著提高。


三、电子式电动三通调节阀调节机构重要技术参数

公称通径mm

合流

25

32

40

50

65

80

100

125

150

200

250

300

分流

25

32

40

50

65

80

100

125

150

200

250

300

阀座通径mm

26

32

40

50

65

80

100

125

150

200

250

300

额定流量系数kv

合流

8.5

13

21

34

53

85

135

210

340

535

800

1260

分流

8.5

13

21

34

53

85

135

210

340

535

800

1260

公称压力(MPa)

0.6,  1.6， 2.5， 4.0， 6.4

行程(mm)

16

25

40

60

100

流量个性

直线

工作温度℃

-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃

法兰尺寸

切合JB78-59、JB79-59尺度，可按JB/79.1-94、JB、ANSI、JIS、DIN 等尺度订货出产

阀体材质

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质

1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti

阀体型式

三通双座铸造球型阀

上阀盖型式

通常式（常温），散热片式（中温），长颈式（低温）

配用电动执
行机构型号

PSL

PSL-202

PSL-204

PSL-208

PSL-312

PSL325

361L

361LSA-20

361LSB-30

361LSB-50

361LSC-65

361LSC-99

防爆型

361LXA-20

361LXB-30

361LXB-50

注：
1、可为用户提供ANSI、JPI、JPI等国处法兰尺度的产品，其法兰距按用户必要确定。
2、工作温度、公称压力、公称通径超出列表领域的产品可与本公司联系。


四、电子式电动三通调节阀执行机构重要技术参数

型号

额定输着力N

快率mm/s

技术参数

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08
361LXA-08

1000

800
800

0.25

4.2
4.2

电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮

电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄

202

361LSA-20
361LXA-20

2000

2000
2000

0.50

2.1
2.1

204

361LSB-30
361LXB-30

4500

3000
3000

0.50

3.5
3.5

208

361LSB-50
361LXB-50

8000

5000
5000

1.00

1.7
1.7

312

361LSC-65

12000

6500

0.60

2.8

325

361LSC-99

25000

10000

1.0

2.0


五、电子式电动三通调节阀机能指标

项目

指标值

根基误差％

±2.5

回差％

2.5

死区％

1.0

始终点误差％

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

可调领域

30：1

额定行程误差％

2.5

允许泄量L/H

切合JB/T7387-94 IV级 幼于额定容量的10-4


六、电子式电动三通调节阀允许压差

公称通径mm

25

32

40

50

65

80

100

125

150

200

250

300

允许压差MPa

3.32

2.20

2.20

1.41

1.38

0.94

0.61

0.51

0.36

0.20

0.19

0.13

注: 现实配置需凭据具体工艺参数确定。若是允许压差一明显或最大工作压差超出列表领域，请与我们联系，采取适当步骤可解决 。



 七、电子式电动三通调节阀表形尺寸

公通径(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L(mm)

PN1.6MPa

185

200

220

250

275

300

350

410

450

550

640

740

PN4.0MPa

190

210

230

255

285

310

355

425

460

560

660

760

PN6.4MPa

200

210

235

265

295

320

370

440

475

570

670

770

H1(mm)

PN1.6MPa

140

150

160

180

200

220

220

256

278

322

465

580

PN4.0MPa

150

160

170

190

220

232

256

295

313

372

474

585

PN6.4MPa

160

170

180

200

220

242

266

300

318

382

474

585

配PSL

H(mm)

通常型

775

781

775

790

819

820

810

917

927

947

1252

1545

散热片型

905

911

905

920

766

983

973

1116

1126

1144

1805

1825

D(mm)

176

沉量(KG)

61.5

64.5

69.5

76.5

109

132

164

207

267

395

430

480

配361L

H(mm)

通常型

538

544

660

675

744

745

735

972

982

1027

1204

1265

散热片型

668

674

790

805

691

908

898

1171

1181

1224

1440

1502

D(mm)

225

310

沉量(KG)

69

72

85

92

124

147

179

260

320

448

627

780

注：公称通径幼于80的分流阀选取同口径的合流阀包办。


下一个产品：电子式电动单座调节阀（防爆型）
上一个产品：电子式电动套筒调节阀
